デジタルサイネージ用STBユニット（メディアプレーヤー）

STBユニット(メディアプレーヤー)

BRIGHTSIGN４Kシリーズ

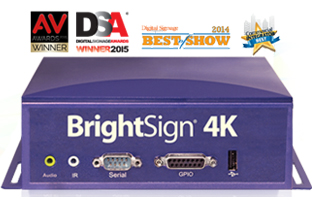

  • BRIGHTSIGN４Kシリーズイメージ
  • ・世界初・H.265に対応し4K 60p動画をHDMI2.0経由で表示する4K対応のファンレス・セット・トップ・ボックス
  • ・コンテンツを保存したメモリーカードを本体に接続するだけでデジタルサインを制御できるプラグアンドプレイ設計
  • ・シンプルで簡単な操作と多機能性によりローコストで効果的な広告やインフォメーション配信が可能
  • ・ネットワーク接続によって遠隔地の更新も可能
  • ・価格：オープン
  • 4Kビデオ再生エンジン搭載で4K 60p動画をHDMI2.0経由で表示
  • 「BrightSign」の4Kビデオ再生イメージコンテンツを保存したメモリーカードを本体に接続するだけでデジタルサインを制御できるプラグアンドプレイ設計のセット・トップ・ボックス（STB）「BrightSign」の4Kビデオ再生対応モデルです。
    BrightSgin XD2シリーズ、BrightSign HDシリーズの機能をすべて踏襲した最上位シリーズです。

    H.265でエンコードされた4K解像度3840×2160のビデオファイルを60fpsでHDMI2.0経由にて再生します。

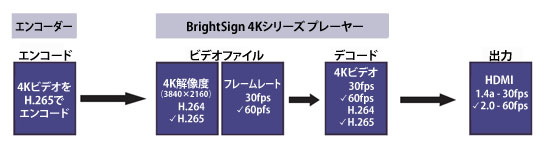

  • エンコード〜再生イメージ
  • 基本機能で簡単に効果的なデジタルサイネージを実現
  • ループアイコン ループ再生機能
  • ディスプレイイメージ
    ディスプレイをゾーン分けして、動画、静止画、テキストなど複数のデータを同時に表示できます。静止画にそれぞれ場面転換エフェクトを設定したり、ディスプレイ内で複数のゾーンを同期することも可能です。

    ゾーン分けのレイアウトやその他の設定や変更は、付属のオーサリングソフトを使用して簡単に行えます。
  • 豊富な場面転換エフェクト
  • 　BrightAuthorのエフェクトリストから選択して、効果的な演出が可能です。
  • 　エフェクトの一例
  • Image wipe（イメージワイプ） Image wipe（イメージワイプ）

  • Fade（フェード） Fade（フェード）

  • Venetian blind（ヴェネチアン ブラインド） Venetian blind（ヴェネチアン ブラインド）
  • タッチパネルアイコンイメージ インタラクティブ機能
  • タッチパネルイメージ タッチパネルやマウス・キーボードなどの他、バーコードスキャナー、モーションセンサー、RFID、GPIＯやUSBボタンコントロール、IR リモートコントロール、シリアルデバイスなど様々なインタラクティブデバイスによる外部入力に対応しています。

    オプション製品としてUSBボタンパッドもご用意しています。
  • BS/4K242（ベーシック・インタラクティブモデル）はUSBおよびシリアルコマンド制御には対応していません。
  • LANケーブルアイコンイメージ ネットワーク配信機能
  • ネットワーク配信機能イメージ
    LAN経由またはインターネット経由により、配信やコンテンツの更新、スケジュール管理が可能です。
  • 複数のプレーヤーの再生を同期化

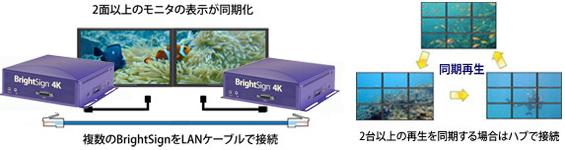

  • 再生同期化イメージ
  • 複数のプレーヤー間をLANケーブルで接続して、再生を同期化し、複数のモニターの映像がつながった一つの映像であるように表示することができます。
    2台のBrightSignを接続する場合はLANケーブルで直接接続し、2台以上接続する場合はハブを使用して接続します。
  • 思い通りのサイネージを実現する多彩な機能
  • BRIGHTSIGN４Kシリーズ機能リストイメージ
  • そのほかBrightSignに搭載された多彩な機能で、思い通りのサイネージを実現します。すべての機能の設定は、付属のオーサリングソフトウェアBrightAuthorにて実行できます。
    ※型番によって対応する機能が変わります。4K1042は4K/242の機能を、4K1142は4K1042の機能をすべて搭載しています。
  • オーサリングソフトウェア「BrightAuthor」で簡単にコンテンツを作成・配信
  • 「BrightAuthor」イメージ
    付属のソフトウェア「BrightAuthor」を使用して、コンテンツのレイアウト作成から、プレイリスト作成、エフェクトやインタラクティブ機能の設定、スケジュールの作成などを簡単に行い、すべての設定をメモリーカードに書き出すことができます。
  • 設置しやすいコンパクトな筐体
  • 4K対応でありながら、サイズはすべて幅196mm(*)×奥行き170mm×高さ68mmコンパクトサイズです。
    ※上記に加えて左右にそれぞれ14.20mmの取付固定部があります。
  • 大容量の動画再生にも対応
  • SDXCイメージ
    SDXC規格のSDカードに対応しており、大容量の動画ファイルの再生が可能です。SDカードはClass10を推奨します。
  BrightSign 4K242
ループアイコンLANケーブルアイコンイメージ 		BrightSign 4K1042
ループアイコンタッチパネルアイコンイメージLANケーブルアイコンイメージ 		BrightSign 4K1142
ループアイコンタッチパネルアイコンイメージLANケーブルアイコンイメージHDMI入力アイコンイメージ
型番 BS/4K242 BS/4K1042 BS/4K1142
フロントパネル BS/4K242　フロントパネル
・ステレオミニジャック
・IR端子
・GPIOコネクター		 BS/4K1042　フロントパネル
・ステレオミニジャック
・IR端子
・RS232コネクター
・GPIOコネクター		 BS/4K1142　フロントパネル
・ステレオミニジャック
・IR端子
・RS232コネクター
・GPIOコネクター
・USB（2.0）端子
バックパネル BS/4K242　バックパネル
・電源入力コネクター
・HDMI出力コネクター
・イーサネット端子		 BS/4K1042　バックパネル
・電源入力コネクター
・S/PDIF端子
・HDMI出力コネクター
・USB（3.0）端子
・イーサネット端子		 BS/4K1142　バックパネル
・電源入力コネクター
・S/PDIF端子
・HDMI出力コネクター
・HDMI入力コネクター(*1)
・USB（3.0）端子A
・USB（3.0）端子B
・イーサネット端子
・(*1)現在はHDCPに対応していません。2014年Q4に対応予定
サイドパネル（右） BS/4K242　サイドパネル（右）
・SDXCスロット
・パワーLED		 BS/4K1042　サイドパネル（右）
・SDXCスロット
・パワーLED		 BS/4K1142　サイドパネル（右）
・SDXCスロット
・パワーLED
サイドパネル（左） BS/4K242　サイドパネル（左）
・リセットボタン 		BS/4K1042　サイドパネル（左）
・リセットボタン		 BS/4K1142　サイドパネル（左）
・リセットボタン
アンダーパネル ・内蔵SSDスロット（mSATA）
・内蔵microSDスロット		 ・内蔵SSDスロット（mSATA）
・内蔵microSDスロット		 ・内蔵SSDスロット（mSATA）
・内蔵microSDスロット
対応ビデオフォーマット
  • BrightSignで対応しているビデオフォーマットの詳細はこちらをご参照ください。

  • 4Kビデオファイル
  • ・ビデオコーデック ： H.265(HEVC)
  • ・メインプロファイル：HDMI2.0対応モニターをご利用の場合、Main 10 profile（4:2:0/10bit）をご利用頂けます。それ以外では、Main profile レベル5.0（4:2:0/8bit）をご利用ください。
  • ・サポートする4Kビデオは、4:2:0（色空間）/8bit・10bit（色深度）のみです。
  • ・拡張子：.ts, .mp4, .mov, .mkv
  • ・最大ビットレート：70Mbps
  • ・4Kビデオの推奨ビットレート：30 - 40Mbps(CBR)
  • ・最大解像度 4K(3840x2160@60p)

  • HDおよびSDビデオファイル
  • ・MPEG-2, MPEG-1, H.264 (MPEG-4, Part 10)
  • ・拡張子：.ts, .mpg, .vob, .mov ,mp4, ,m2ts
  • ・※Atoms構造で圧縮されたmovファイルは現在サポートしていません。
  • ・PowerPointの「ビデオの作成」で出力されたWMV
    　※音声はサポートされません
  • ・H.264 MainまたはHighプロファイルレベル4.2以下, AACオーディオ,　CBR audio
  • ・最大ビットレート 25Mbps
    　※詳細はVideo Quality Technoteをご参照ください。
  • ・最大解像度 1920×1080p（プログレッシブ）
対応画像フォーマット 1080pまでのBMP、JPEG、PNG
対応オーディオフォーマット
  • ・H.264ビデオに含まれるAACオーディオ（CBRのみ対応・VBR非対応）
  • ・サンプリングレート48kHzまたは44kHzでステレオまたはモノラルのMP3オーディオファイル（MPEG-1/MPEG-2ビデオ）
  • ・ビデオファイルに含まれるDolby Digital(AC3) 5.1chオーディオ（HDMIまたはS/PDIFパススルー）（MPEG-2ビデオ）
その他のメディアフォーマット HTML5
ネットワーク配信 対応あり
電源 12V/5.0A
動作環境
  • ・温度 0℃〜40℃
  • ・湿度 90%まで（相対湿度）
  • 　※結露なきこと
サイズ ・幅196mm(*2)×奥行き170mm（*3）×高さ68mm
　※製品図面はこちら
・(*2)上記に加えて左右にそれぞれ14.20mmの固定用金具部があります。
・(*3)上記に加えてフロントパネルに突起したコネクター部があります。
重量 793.8g
付属物
  • ・ACアダプター
  • ・ACケーブル
  • ・SDスロットカバー（本体に付属）
  • ・SDスロットカバー固定ねじ（本体に付属）
  • ・ケーブルマウンター
  • ・ケーブルタイ
  • ・ゴム足
  • ・保証書
  • ・CD-ROM（User's Guideおよびオーサリングソフトウェア“BrightAuthor”収録）
  • 対応解像度
HDMI
  • 3840x2160x60p
  • 3840x2160x50p
  • 3840x2160x30p
  • 3840x2160x29.97p
  • 3840x2160x25p
  • 3840x2160x24p
  • 1920x1200x60p
  • 1920x1080x60p
  • 1920x1080x60i
  • 1920x1080x59.94p
  • 1920x1080x59.94i
  • 1920x1080x50p
  • 1920x1080x50i
  • 1920x1080x30p
  • 1920x1080x29.97p
  • 1920x1080x25p
  • 1920x1080x24p
  • 1600x1200x60p
  • 1400x1050x75p
  • 1400x1050x60p
  • 1440x900x75p
  • 1440x900x60p
  • 1360x768x60p
  • 1280x1024x75p
  • 1280x1024x60p
  • 1280x960x60p
  • 1280x800x75p
  • 1280x800x60p
  • 1280x768x60p
  • 1280x720x60p
  • 1280x720x59.94p
  • 1280x720x50p
  • 1024x768x75p
  • 1024x768x60p
  • 800x600x75p
  • 800x600x60p
  • 720x576x50p
  • 720x480x60p
  • 720x480x59.94p
  • 640x480x60pSECAM
  • NTSC-COMPONENT
  • PAL-COMPONENT
  • NTSC-M
  • NTSC-M-JPN
  • PAL-I
  • PAL-BG
  • PAL-N
  • PAL-NC
  • PAL-M
  • モニターの仕様によっては、HDMI接続時にオーバースキャンして表示される場合があります。
